a. Mengetahui apa itu voltage-divider bias
b. Mengetahui rangkaian dari voltage-divider bias
c. Mampu menghitung arus, tegangan dan hambatan dari komponen voltage-divider bias
d. Mengetahui fungsi dari voltage-divider bias
b. Mengetahui rangkaian dari voltage-divider bias
c. Mampu menghitung arus, tegangan dan hambatan dari komponen voltage-divider bias
d. Mengetahui fungsi dari voltage-divider bias
a. Baterai : berfungsi sebagai sumber energi listrik yang nanti dialirkan dalam rangkaian listrik.
b. Resistor : berfungsi sebagai penahan tegangan dan arus.
c. Transistor : berfungsi sebagai amplifier (penguat).
d. Kapasitor : berfungsi sebagai penyimpan arus atau tegangan listrik.
e. Ground : berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting.
f. Osiloskop : berfungsi untuk memproyeksikan bentuk sinyal listrik agar dapat dilihat dan dipelajari.

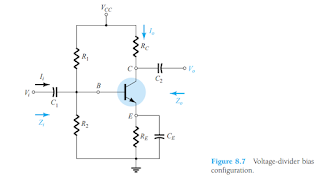

Konfigurasi selanjutnya yang akan dianalisis adalah jaringan bias pembagi tegangan pada Gambar 8.7. Ingat bahwa nama konfigurasi adalah hasil dari bias pembagi tegangan di sisi input untuk menentukan level dc VB.

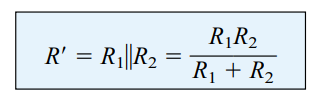

Mengganti rangkaian ekuivalen kembali akan menghasilkan jaringan Gambar 8.8. Perhatikan tidak adanya RE karena efek pemendekan impedansi rendah dari kapasitor bypass, CE. Yaitu, pada frekuensi (atau frekuensi) operasi, reaktansi kapasitor sangat kecil dibandingkan dengan RE sehingga diperlakukan sebagai hubungan pendek pada RE. Ketika VCC diatur ke nol, ia menempatkan salah satu ujung R1 dan RC pada potensial tanah seperti yang ditunjukkan pada Gambar 8.8. Selain itu, perhatikan bahwa R1 dan R2 tetap menjadi bagian dari sirkuit input sedangkan RC adalah bagian dari sirkuit output. Kombinasi paralel R1 dan R2 didefinisikan oleh
Zi: Dari Gambar 8.8,
Zo: Dari Gambar 8.8 dengan Vi diatur ke 0 V yang menghasilkan Ib 0 A dan Ib 0 mA,
Jika ro = 10RCAv: Karena RC dan ro paralel,
yang akan Anda perhatikan adalah duplikat tepat dari persamaan yang diperoleh untuk bias tetap
konfigurasi.
Untuk ro = 10RC

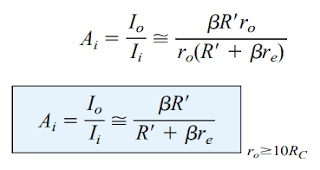

Ai: Karena jaringan Gambar 8.8 sangat mirip dengan Gambar 8.3 kecuali untuk fakta bahwa R=R1 R2=RB, persamaan untuk gain saat ini akan memiliki format yang sama dengan Persamaan. (8.7). Itu adalah,
Untuk ro = 10RC
Dan jika R = 10ßre,

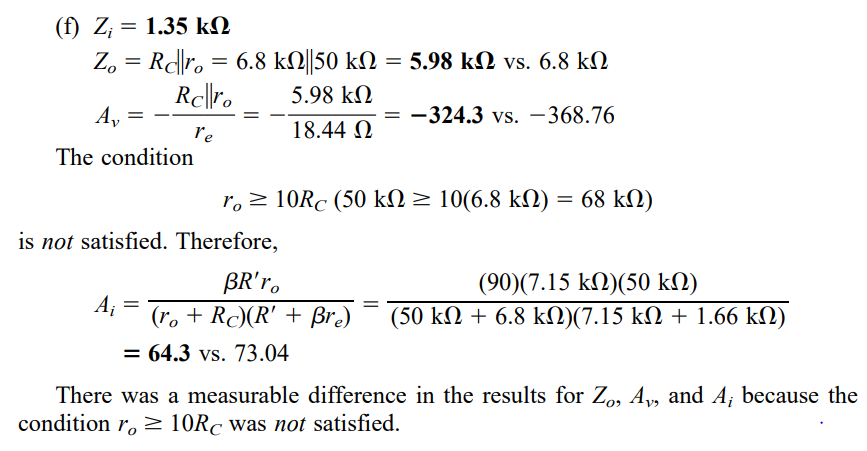

Contoh Soal :
Pembagi tegangan (Voltage Divider) secara sederhana dibentuk oleh rangkaian seri dari dua buah hambatan, dengan sebuah suplai tegangan. Diantara kedua hambatan tersebut, diambil sebuah jalur yang akan digunakan sesuai keperluan kita, misalnya sebagai inputan ke mikrokontroler.
