  4.12 IEEE/ANSI Standard Symbols

    1. Tujuan [kembali]

- Mengetahui Simbol IEEE/ANSI berbagai gerbang logika

- Menjelaskan prinsip kerja gerbang logika

- Mensimulasikan Rangkaian Gerbang Logika

    2. Materi [kembali]

4.12 Simbol Standar IEEE/ANSI

       Setiap gerbang logika memiliki simbol dengan bentuk berbeda. Namun, untuk perangkat logika yang lebih kompleks, misal perangkat logika sekuensial seperti penghitung, register, atau rangkaian aritmatika, seperti penjumlah, pengurang, dll, simbol-simbol ini tidak membawa informasi yang berguna. Satu set simbol standar baru diperkenalkan pada tahun 1984 di bawah IEEE / ANSI Standard 91–1984. Simbol logika yang diberikan di bawah standar ini semakin banyak digunakan sekarang dan bahkan mulai muncul dalam literatur yang diterbitkan oleh produsen sirkuit terintegrasi digital.

4.12.1 Standar IEE/ANSI - yang menonjol

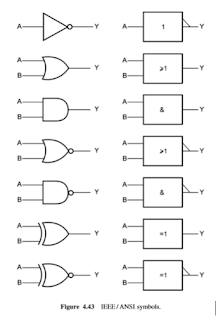

            Standar ini menggunakan simbol persegi panjang untuk semua perangkat, bukan bentuk simbol yang berbeda untuk setiap perangkat. Misalnya, semua gerbang logika (OR, AND, NAND, NOR) akan diwakili oleh blok persegi panjang. Segitiga siku-siku digunakan sebagai pengganti gelembung untuk menunjukkan inversi tingkat logika. Juga, segitiga siku-siku digunakan untuk menunjukkan apakah input atau output yang diberikan aktif RENDAH. Tidak adanya segitiga menunjukkan input atau output TINGGI aktif. Sejauh menyangkut gerbang logika, notasi khusus di dalam blok persegi panjang menggambarkan hubungan logika antara keluaran dan masukan. Huruf '1' di dalam blok menunjukkan bahwa perangkat hanya memiliki satu masukan. Operasi AND diekspresikan dengan '&', dan operasi OR diekspresikan dengan simbol '≥1'. Gambar 4.43 menunjukkan rekan ANSI dari berbagai gerbang logika. Simbol '≥1' menunjukkan bahwa outputnya TINGGI ketika satu atau lebih dari satu input TINGGI. Simbol '&' menunjukkan bahwa outputnya TINGGI hanya jika semua input TINGGI. Dua input EX-OR diwakili oleh simbol '= 1' yang menyiratkan bahwa outputnya TINGGI hanya jika salah satu inputnya TINGGI.

                Sistem notasi ketergantungan khusus digunakan untuk menunjukkan bagaimana keluaran bergantung pada masukan. Notasi ini berisi hampir seluruh informasi fungsional dari perangkat logika yang dimaksud. Ini akan lebih jelas saat kami menggambarkan standar baru ini dengan bantuan simbol ANSI untuk beberapa perangkat aktual yang termasuk dalam kategori sandal jepit, penghitung, dll., Di bab-bab berikut. Semua input kontrol yang mengontrol waktu perubahan dalam status output sesuai status logika input yang ditunjuk oleh huruf 'C'. Ini adalah input ENABLE di kait atau input JAM di sandal jepit. Sebagian besar IC digital berisi lebih dari satu fungsi serupa pada satu chip seperti IC 7400 (quad dua input NAND), IC 7404 (hex inverter), IC 74112 (dual-edge triggered JK flip-flop), IC 7474 (dual-edge Kait tipe-D), IC 7475 (kait tipe-D quad) dan seterusnya. Input ke IC semacam itu yang umum untuk semua blok fungsional atau dengan kata lain mempengaruhi berbagai fungsi individu tetapi serupa diwakili oleh persegi panjang berlekuk terpisah di bagian atas persegi panjang utama.

4.12.2 Simbol ANSI untuk IC Gerbang Logika

    Gambar 4.44 menunjukkan simbol ANSI untuk IC 7400, yang merupakan gerbang NAND empat masukan. Perangkat serupa lainnya, yaitu gerbang NAND dua masukan quad lainnya milik keluarga logika lain, juga akan diwakili oleh simbol ANSI yang sama. Sebagai ilustrasi lain, Gambar 4.45 menunjukkan simbol ANSI untuk IC 7420, yang merupakan gerbang NAND empat masukan ganda.

    3. Example [kembali]

Contoh 1

Unit Kerja 802

802.1   > LAN/MAN Management and Media Access Control Bridges

802.2   > Logical Link Control (LLC)

802.3   > CSMA/CD (Standar untuk Ehernet Coaxial atau UTP)

802.4   > Token Bus

802.5   > Token Ring (bisa menggunakan kabel STP)

802.6   > Distributed Queue Dual Bus (DQDB) MAN

802.7   > Broadband LAN

802.8   > Fiber Optic LAN & MAN (Standar FDDI)

802.9   > Integrated Services LAN Interface (standar ISDN)

802.10 > LAN/MAN Security (untuk VPN)

802.11 > Wireless LAN (Wi-Fi)

802.12 > Demand Priority Access Method

802.15 > Wireless PAN (Personal Area Network) > IrDA dan Bluetooth

802.16 > Broadband Wireless Access (standar untuk WiMAX)

Kelebihan dan Kekurangan

   Kelebihan:

a. Mobilitas

b. Sesuai dengan jaringan IP

c. Konektifitas data dengan kecepatan tinggi

d. Frekuensi yang tidak terlisensi

e. Aspek keamanan yang tinggi

f. Instalasi mudah dan cepat

g. Tidak rumit

h. Sangat murah

   Kekurangan:

a. Bandwidth yang terbatas karena dibagi-bagi berdasarkan spektrum RF untuk teknologi-        teknologi lain

b. Kanal non-overlap yang terbatas

c. Efek multipath

d. Interferensi dengan pita frekuensi 2.4 GHz dan 5 GHz

e. QoS yang terbatas

f. Power control

g. Protokol MAC high overhead

Contoh 2

1)ASCII(American Standard Code for Information Interchange)

2)SQL

Kelebihan dan Kekurangan

   Kelebihan:

a. Bersifat Universal

b. Bekerja dengan berbagai sistem database

  Kekurangan:

a. Lebih mementingkan/Memajukan/memfokuskan Negara Amerika

    4. Problem [kembali]

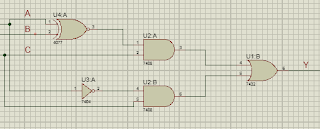

1.  Gambar ulang sirkuit logika dari Gambar dibawah menggunakan

simbol IEEE / ANSI.

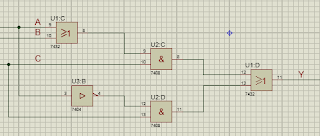

Jawab:

2. Gambarkan simbol IEEE/ANSI yang merepresentasikan sirkuit logic dari gambar dibawah

Jawab:

5. Pilihan Ganda [kembali]

1.  Perhatikan rangkaian berikut

Manakah diantara gambar rangkaian berikut yang merupakan representasi rangkaian diatas...

A)

B)

C)

D)

E)

JAWAB:

IEEE/ANSI, memiliki standar tersendiri terhadap simbol masing-masing gerbang logika. Semua gerbang logika diwakili oleh simbol persegi. Yang membedakan adalah ekspresi yang ada di dalam persegi. Simbol ³1 memiliki arti gerbang OR. Simbol  segitiga memiliki arti gerbang NOT. Simbol & memiliki arti gerbang AND.

Jawaban: C

                    2. Apa kelebihan dari ASCII(American Standard Code for Information Interchange)?

a. Bekerja dengan berbagai sistem database

b. Bersifat Mandiri

c. Konektifitas data dengan kecepatan tinggi

d. Lebih mementingkan/Memajukan/memfokuskan Negara Amerika

6. Simulasi [kembali]
