- Arduino Uno
Arduino Uno adalah board mikrokontroler berbasis ATmega328 (datasheet). Memiliki 14 pin input dari output digital dimana 6 pin input tersebut dapat digunakan sebagai output PWM dan 6 pin input analog, 16 MHz osilator kristal, koneksi USB, jack power, ICSP header, dan tombol reset. Untuk mendukung mikrokontroler agar dapat digunakan, cukup hanya menghubungkan Board Arduino Uno ke komputer dengan menggunakan kabel USB atau listrik dengan AC yang-ke adaptor-DC atau baterai untuk menjalankannya.
- Potensiometer
Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel
- Motor DC

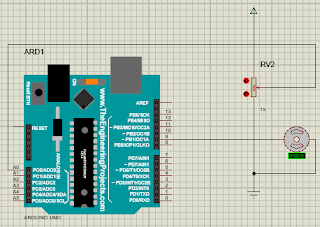

Sebelum dijalankan
Sesudah dijalankan
void setup(){ //fungsi ini hanya dijalankan sekali program
pinMode(9,OUTPUT); //Deklarasi pin 9 sebagai output
}
void loop(){ //fungsi ini dijalankan berulang
int val = analogRead(A0); //Deklarasi A0 sebagai input lalu dimasukkan ke variabel var
byte pwm = map(val, 0, 1023, 0, 255); // Mengubah range 0-1023 menjadi 0-255 lalu dimasukkan ke variabel pwm
analogWrite(9,pwm); //Deklarasi output pwm pada pin 9
delay(100); //mendelay perulangan program selama 100 ms
}
Kondisi 6: Kondisi potensiometer 50%
Bagaimana Pengaruh potensiometer pada kecepatan motor?
Jawab:
Nilai potensiometer sangat berpengaruh pada kecepatan motor. Dimana hubungan berbanding terbalik. Jika nilai potensiometer besar, maka kecepatan motor lambat, begitu sebaliknya. Intinya potensiometer digunakan untuk mengatur kecepatan motor.
Html [klik]
Rangkaian [klik]
Listing Program [klik]
Video [klik]
